Линейные направляющие – это компоненты высокоточных систем передвижения, с помощью которых обеспечивается перемещение подвижного узла по прямой линии с минимальным трением. Конструкция представляет собой стальной рельс с профилем и движущуюся каретку, снабженную телами качения – шариками или роликами. В ходе использования каретка перемещается по рельсу, тела качения минимизируют трение и обеспечивают плавность хода. В каталоге магазина «Мир привода» представлены рельсовые направляющие с различными размерами и типами профиля, можно подобрать оптимальный вариант для установки в различном оборудовании.
Конструкция и принцип действия

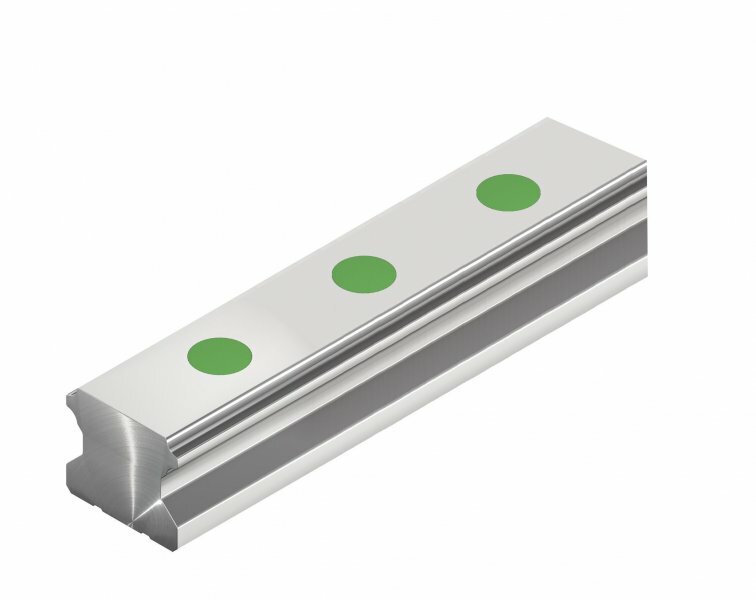

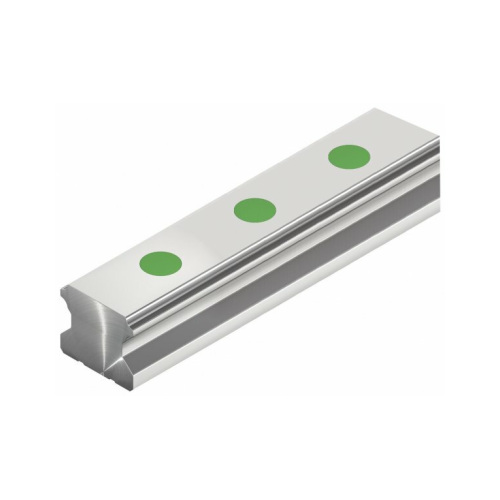

Линейная направляющая – компонент линейного блока, в который входят рельс для перемещения по прямой линии и каретка. Сама направляющая представляет собой неподвижную стальную базу, на ней предусмотрены дорожки для перемещения тел качения. Конструкция направляющей задает линию для перемещения каретки, при этом равномерно распределяется нагрузка. Ее задача – гарантировать точность перемещения движущегося объекта по прямой линии, от этого зависит правильность работы всего механизма.
Система включает в себя следующие компоненты:

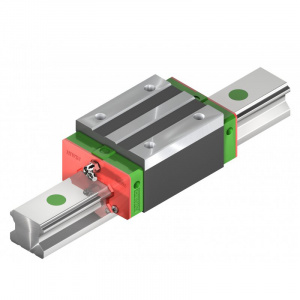

- Каретка – подвижный элемент, перемещающийся по канавкам направляющих. Ее задача – двигаться точно в заданном направлении с минимальным трением.
- Тела качения. Для минимизации трения каретка снабжается стальными шариками или роликами, обеспечивающими плавное перемещение. Шариковые каретки рассчитаны на работу с высокой скоростью, роликовые предназначены для более высоких нагрузок из-за большей площади контакта.
В процессе работы направляющая контактирует с телами качения, каретка перемещается по рельсу в соответствии с задачей. Точность позиционирования предотвращает даже небольшое смещение.
Преимущества конструкции направляющего блока
Системы линейного перемещения получают все более широкое применение в машиностроении и робототехнике. Они обладают несколькими важными преимуществами:
- Точность позиционирования. Каретка не проскальзывает, перемещение становится максимально плавным. Груз не сдвигается с заданной линии даже на миллиметр, это позволяет обеспечить высокую точность выполнения задач исполнительным механизмом.
- Продолжительный срок службы. Направляющие для станков рассчитаны на длительное использование, так как при контакте качения воздействие намного ниже, чем при использовании простых смазочных материалов. Механизм становится устойчивым к износу, он может работать годы без капитального ремонта и замены комплектующих.
- Экономия энергии. Движение по прямой с помощью тел качения требует небольшой движущей силы благодаря минимизации трения. Это дает возможность снизить энергопотребление и повысить эффективность работы оборудования.
- Одинаковая грузоподъемность при движении в вертикальном и горизонтальном направлении.
- Ремонтопригодность. Если поверхность все же будет изношена, линейную направляющую или каретку можно будет легко заменить. В продаже представлены направляющие с различными типоразмерами, можно будет подобрать оптимально подходящий вариант.
- Простота обслуживания. Смазка может подаваться через смазочный ниппель, в результате система будет постоянно готова к работе с минимальным трением.
При выборе направляющей нужно учитывать тип оборудования, требования к рабочей длине, величину предстоящих нагрузок, предполагаемую скорость перемещения и другие параметры. Консультанты нашей компании подскажут, какой линейный блок больше всего подойдет для определенного оборудования. Большой выбор позволит легко найти именно то, что нужно.
Где используются системы линейного перемещения?
Основная сфера применения рельсовых направляющих с кареткой – это промышленное оборудование, для которого требуется высокая точность перемещения рабочих компонентов. Можно перечислить несколько основных направлений использования:
- Изготовление станков с ЧПУ. Это может быть металлорежущее, фрезерное, токарное, шлифовальное и иное оборудование, в котором важна высокая точность позиционирования инструмента для выполнения сложного действия. Направляющие для ЧПУ позволяют перемещать рабочую часть в заданном направлении без малейших отклонений, это обеспечивает хороший результат обработки материала.
- Робототехника и автоматизация производства. Вы можете купить линейные направляющие для изготовления промышленных роботов-манипуляторов, для конвейерных линий, систем автоматической подачи материалов и другого оборудования.
- Изготовление медицинского и научного оснащения. Направляющие для станков также могут использоваться для производства хирургических роботов, аппаратов МРТ, электронных микроскопов, анализаторов и другого оснащения научных центров и лабораторий.
- Производство бытовой и офисной техники. Линейные направляющие стали обязательной частью принтеров, сканеров, автоматических дверей и другой повседневной техники, без которой уже невозможно представить любое офисное здание.
Это только некоторые возможности использования систем линейного перемещения. С каждым годом их применение только расширяется: они доказали высокую эффективность, с их помощью можно автоматизировать выполнение сложных высокоточных действий.
Как заказать линейные направляющие?
На нашем сайте вы можете купить системы линейного перемещения с различными техническими параметрами: ознакомьтесь с предлагаемыми вариантами и выберите подходящее решение. Цена будет зависеть от технических характеристик, от возможностей установки, габаритов и других параметров. Предоставляются детальные консультации по подбору компонентов автоматических систем: наши специалисты помогут найти оптимальный вариант.
Выберите направляющие и каретки для них с подходящими параметрами, оформите заказ онлайн или позвоните по указанным номерам.
