Выбор и расчет мотор-редуктора

Приобретение моторного редуктора – значимые вложения в технические процессы, которые должны быть окупаемыми и обоснованными. Ключевым моментом в окупаемости является выбор мотор-редуктора для конкретных целей, определение его производительности, размерности, мощности, а также необходимого уровня нагрузки.

Расчет мотор-редуктора должны производить квалифицированные специалисты, чтобы избежать ошибок, которые могут привести к дорогостоящим финансовым потерям и раннему износу оборудования. При необходимости проведения расчета мотор-редуктора и других исследований для подбора редуктора вы можете обратиться к экспертам компании "МирПривода".

Выбор наиболее важных характеристик

Правильный выбор мотор-редуктора, обеспечивающий долгий срок службы оборудования, зависит от нескольких ключевых характеристик. При определении требований необходимо учитывать следующие параметры:

• Червячный механизм должен работать без ремонта не менее 7 лет, цилиндрический привод - не менее 10-15 лет.

При заказе производства мотор-редуктора, ключевыми характеристиками являются:

• Мощность электродвигателя, к которому будет подключен мотор-редуктор.
• Скорость вращения подвижных элементов системы.
• Тип питания мотора.
• Условия эксплуатации редуктора, такие как режим работы и загрузка.

Расчет мощности электродвигателя основывается на производительности оборудования, с которым будет работать редуктор. Эффективность мотора во многом зависит от скорости его работы и выходного момента силы. КПД и скорость могут меняться при колебаниях напряжения в системе питания двигателя.

Скорость зависит от передаточного числа и частоты вращательных движений мотора.

Мы предлагаем в нашем каталоге редукторы с различными скоростными параметрами. Некоторые модели имеют один скоростной режим, в то время как другие могут предоставить несколько режимов скорости. Второй вариант, обеспечивающий возможность регулирования скорости, применяется, если необходимо изменять скорость во время работы редуктора.

Питание двигателя может быть осуществлено с помощью постоянного или переменного тока. Моторные редукторы постоянного тока подходят для подключения к сети с одной или тремя фазами (напряжение 220 и 380В соответственно). Приводы переменного тока могут работать с напряжением 3, 9, 12, 24 или 27В.

Правильный выбор мотор-редуктора, учитывающий эксплуатационные условия, требует определения характера и частоты/интенсивности будущей эксплуатации. В зависимости от характера нагрузки на редуктор, мотор-редуктор может быть предназначен для работы:

• в безударном режиме, с умеренными или сильными ударами;
• с плавной системой пуска, чтобы снизить разрушительные нагрузки при запуске и остановке привода;
• для продолжительной эксплуатации с частыми включениями (по количеству запусков в час).

Мотор-редукторы могут быть рассчитаны на продолжительную работу двигателя без перегрева в условиях особо тяжелых, тяжелых, средних или легких режимов.

Выбор типа редуктора для привода

Правильный выбор всегда начинается с проектирования кинематической схемы привода. Именно она определяет условия будущей эксплуатации, и на ее основе можно выбрать подходящий класс мотор-редуктора. Рассмотрим основные варианты.

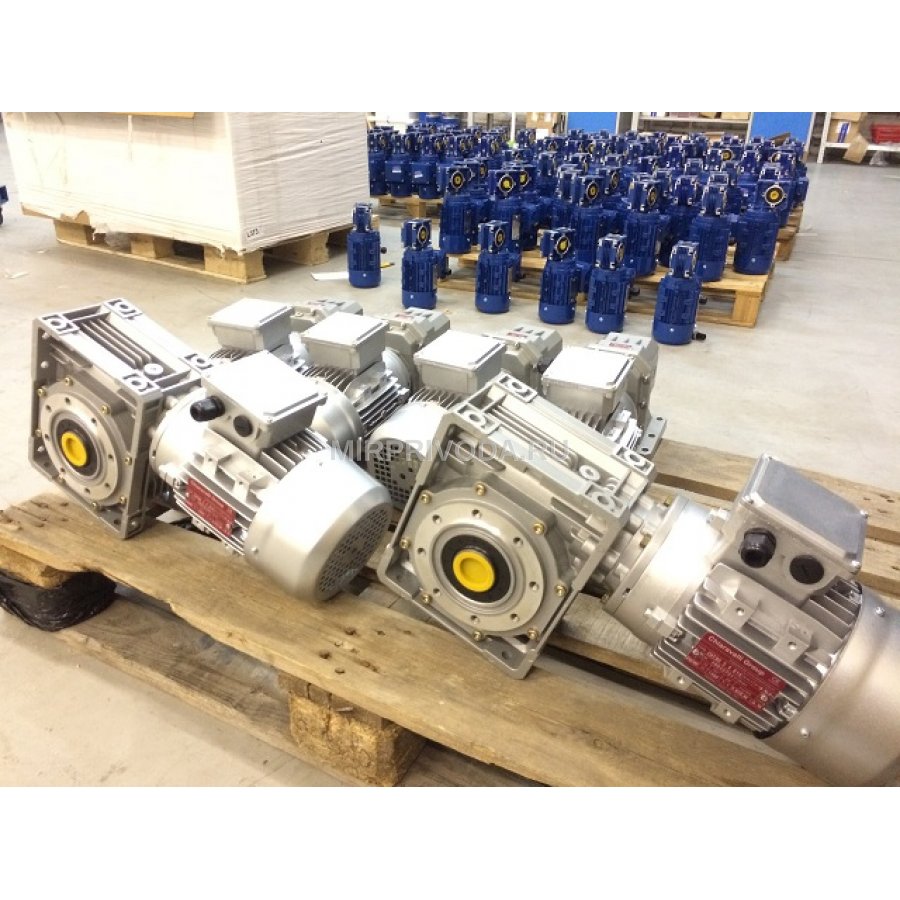

Червячный редуктор:

• Одноступенчатая передача, входной вал находится под прямым углом к выходному валу (скрещенное положение).
• Двухступенчатый механизм с расположением входного вала параллельно или перпендикулярно выходному валу (оси могут располагаться вертикально/горизонтально).

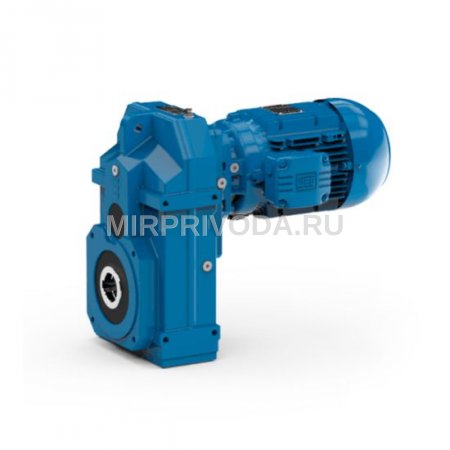

Цилиндрический редуктор:

• С параллельным положением входного и выходного вала и горизонтальным расположением осей.
• С размещением осей входного и выходного вала в одной плоскости, но соосно (расположены под любым углом).

Конически-цилиндрический мотор-редуктор. В нем ось входного вала пересекается с осью выходного вала под углом 90 градусов.

При выборе мотор-редуктора важно учитывать положение выходного вала. Некоторые особенности:

• Цилиндрический и конический мотор-редуктор демонстрируют более высокий КПД, чем червячный аналог.
• Цилиндрический редуктор передает нагрузку на 1,5-2 раза выше, чем червячный редуктор.
• Использование конической и цилиндрической передачи возможно только при расположении по горизонтали.

Расчет КПД

КПД моторного редуктора - это отношение мощности на выходе к мощности на входе, выраженное в процентах. Формула расчета проста:

При выборе редуктора следует учитывать следующие факторы:

• КПД напрямую зависит от передаточного числа: чем оно выше, тем выше КПД.
• Эксплуатация может привести к снижению КПД редуктора - влияет как на характер, так и на условия эксплуатации, а также качество используемой смазки, выполнение графика плановых ремонтов, своевременное обслуживание и т.д.
